Der Controller

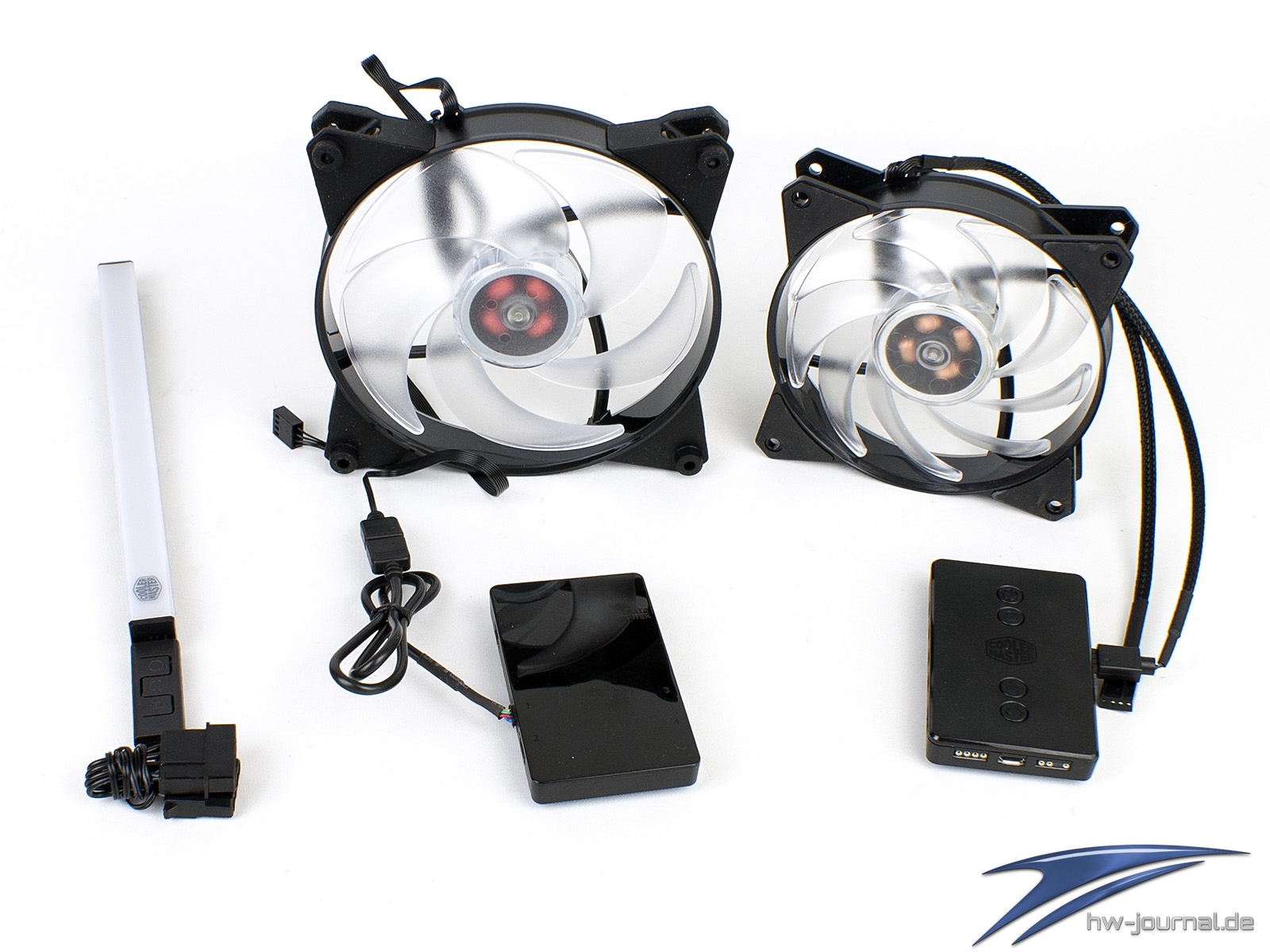

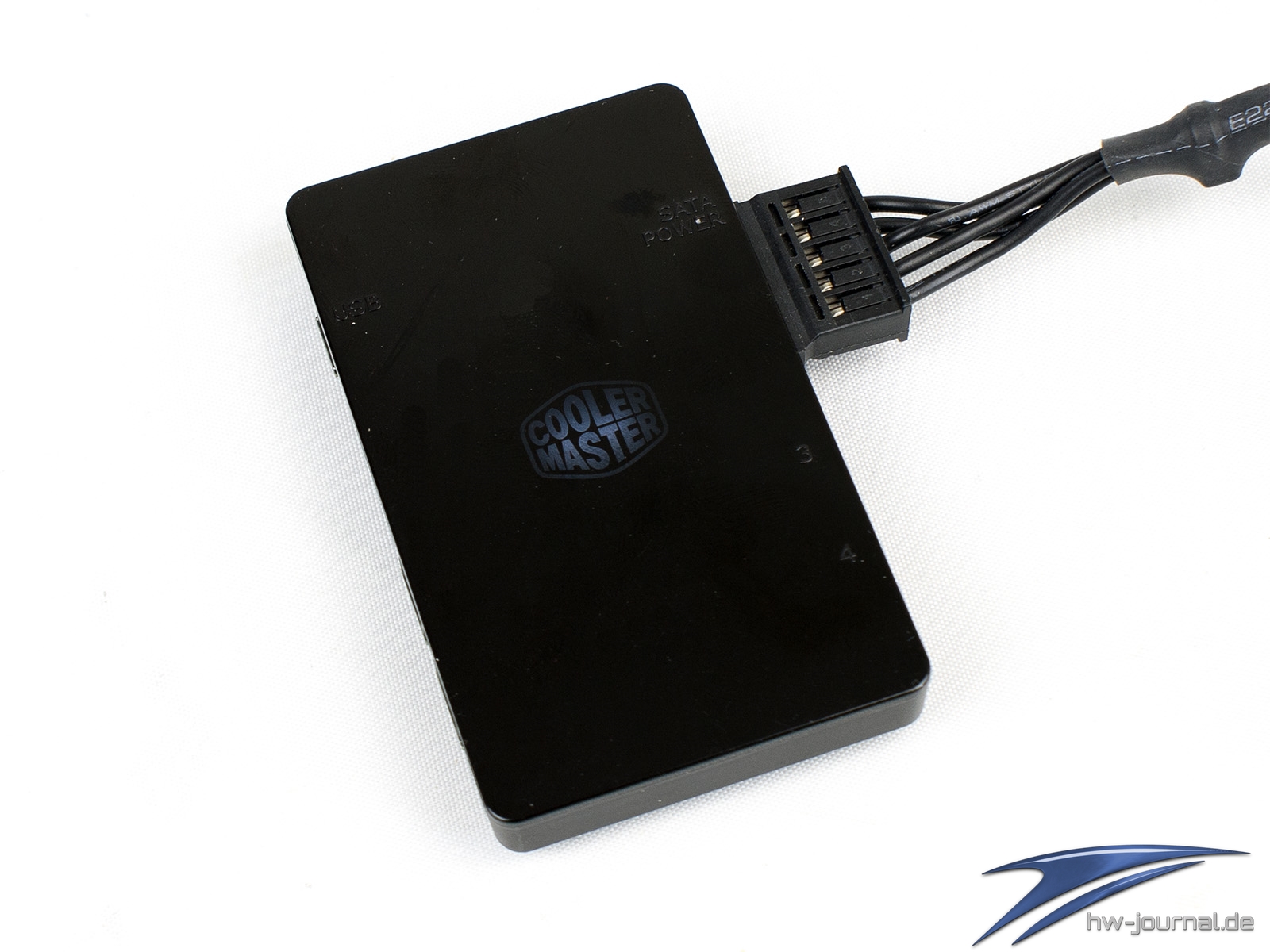

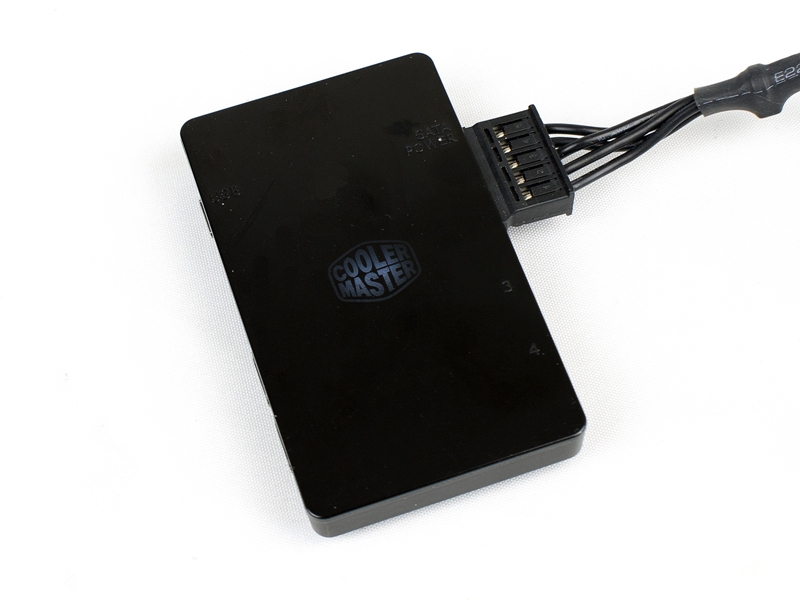

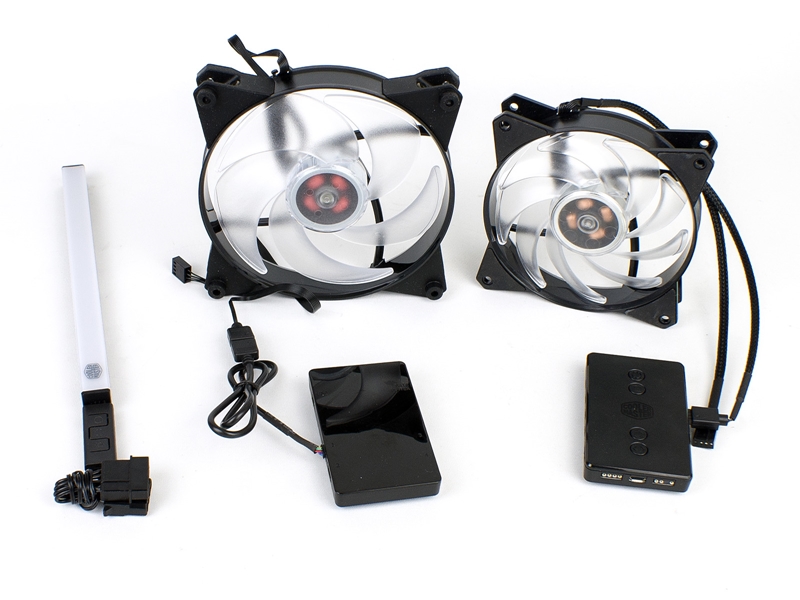

Um aufzuzeigen, was an dem neuen Controller wirklich neu ist, haben wir die beiden älteren Controller des Herstellers noch einmal hervorgekramt. Links sieht man den sogenannten In-Line-RGB-Controller, welcher z. B. beim MasterAir G100M, MA610P und MA620P enthalten ist. Er ist nur für 5050-RGB Dioden verwendbar, ist also mit einem 4-Pin Stecker versehen. Die Bedienung der angeschlossenen Beleuchtung erfolgt über die drei Tasten. Einstellbar sind Modus, Farbe (sieben an der Zahl) und Geschwindigkeit. Strom wird über einen Molex-Anschluss bezogen. Der zweite Kandidat (Mitte) kommt ohne Tasten daher, kontrolliert die Beleuchtung also per Software. Vier separate Anschlüsse für 5050-RGB-Produkte (4-Pin) lassen schon deutlich mehr Effekte und auch Farben (16.8mio) zu. Strom wird hier per SATA-Stecker eingeholt. Der neue Controller rechts, stellt sozusagen eine Fusion dar, denn hier sind Tasten sowie eine Software-Steuerung enthalten. Zudem kann der Controller nicht nur mit 5050-RGBs umgehen, sondern vor allem auch mit sogenannten WS2812b, also adressierbaren Dioden. Hierfür stehen vier Kanäle parat. Weitere Anschlüsse sollen den Funktionsumfang erweitern.

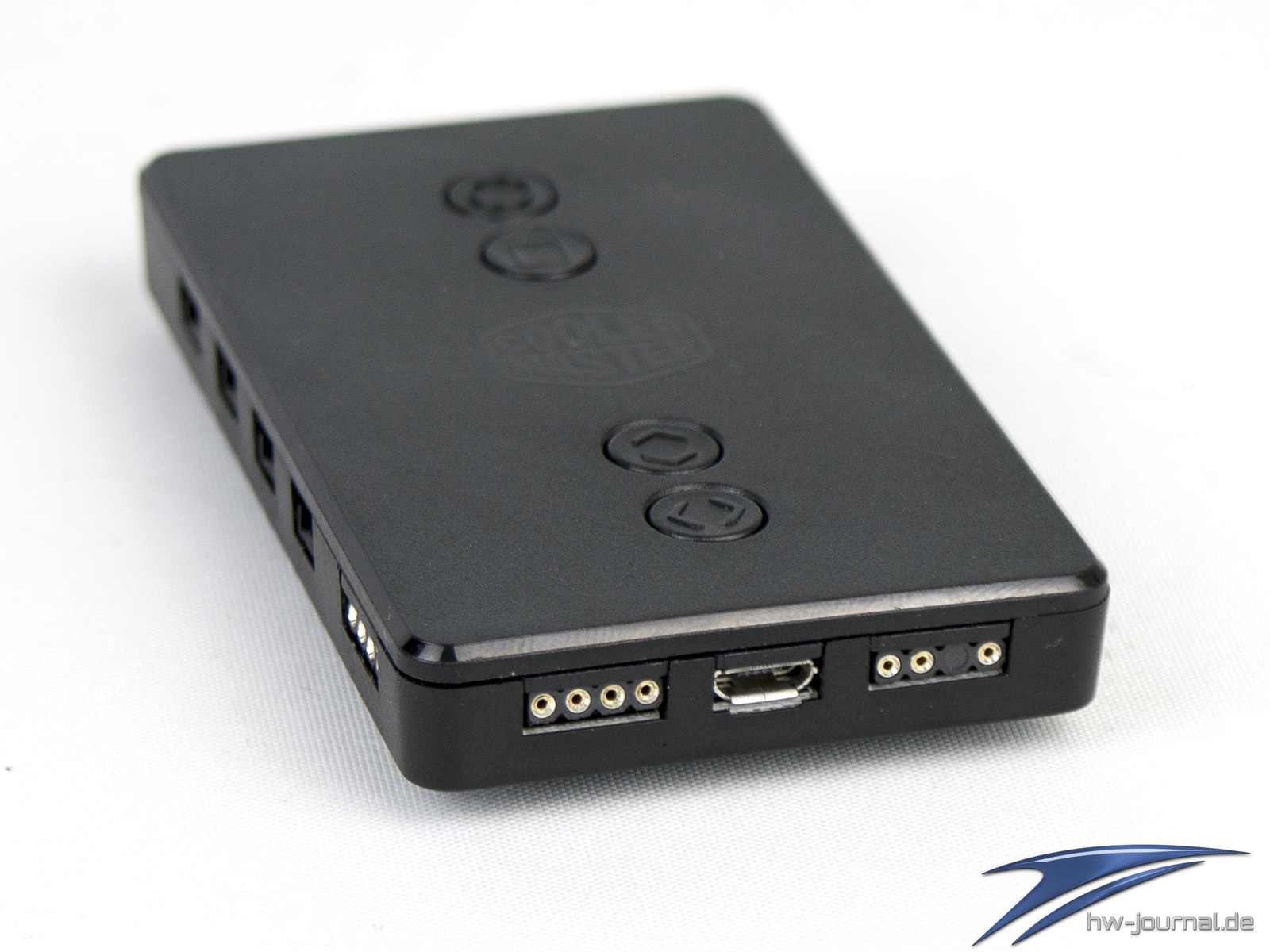

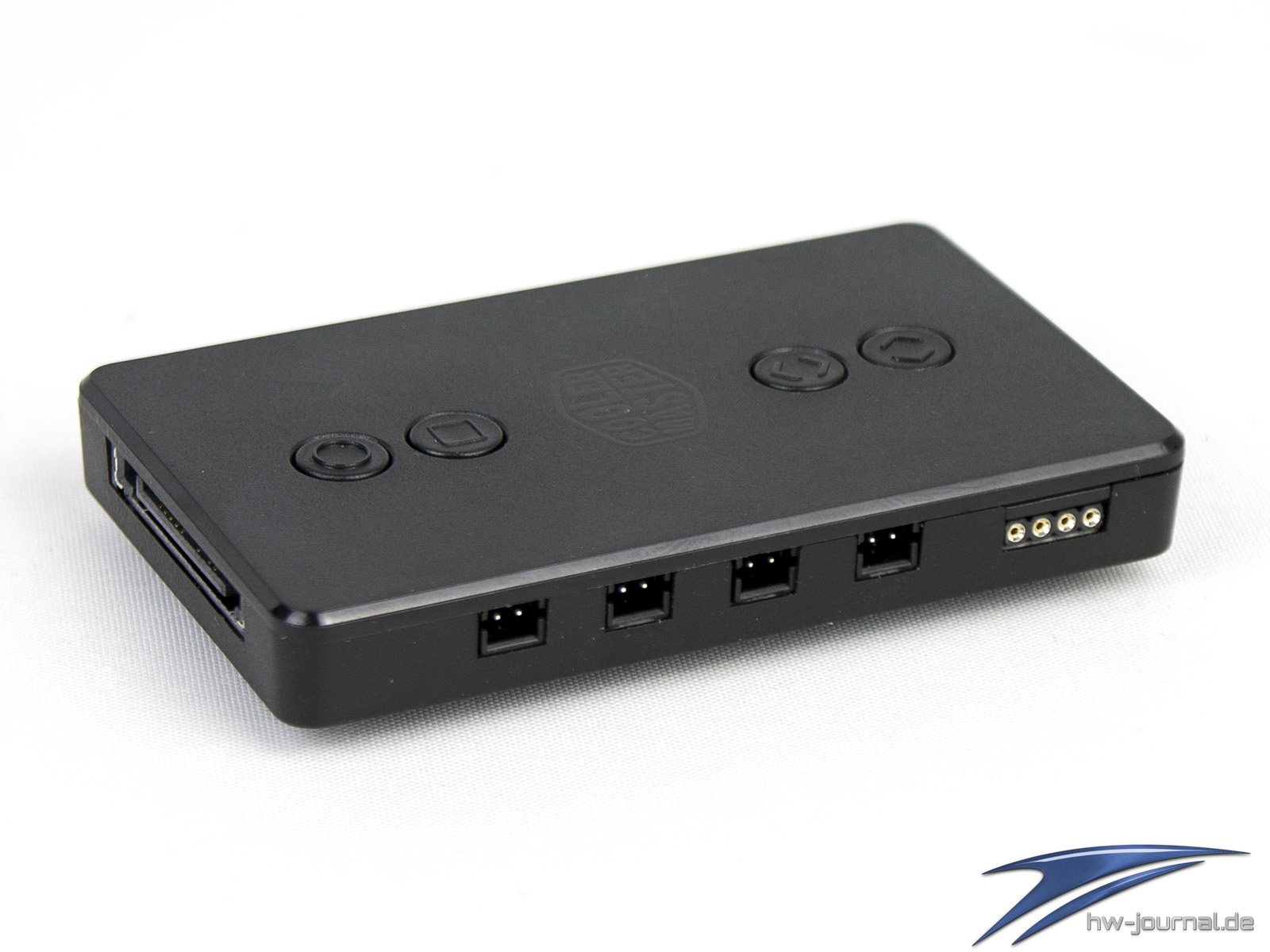

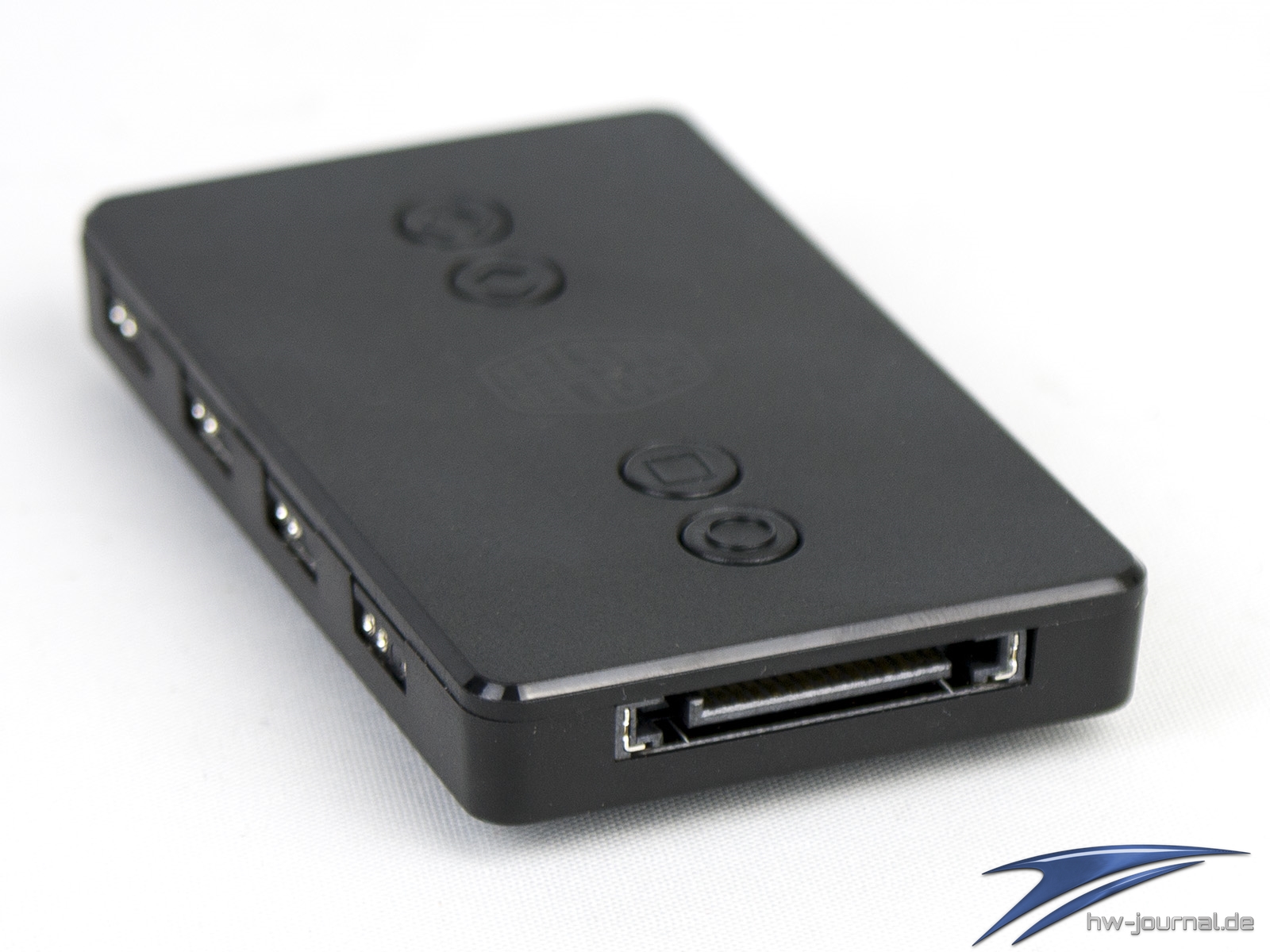

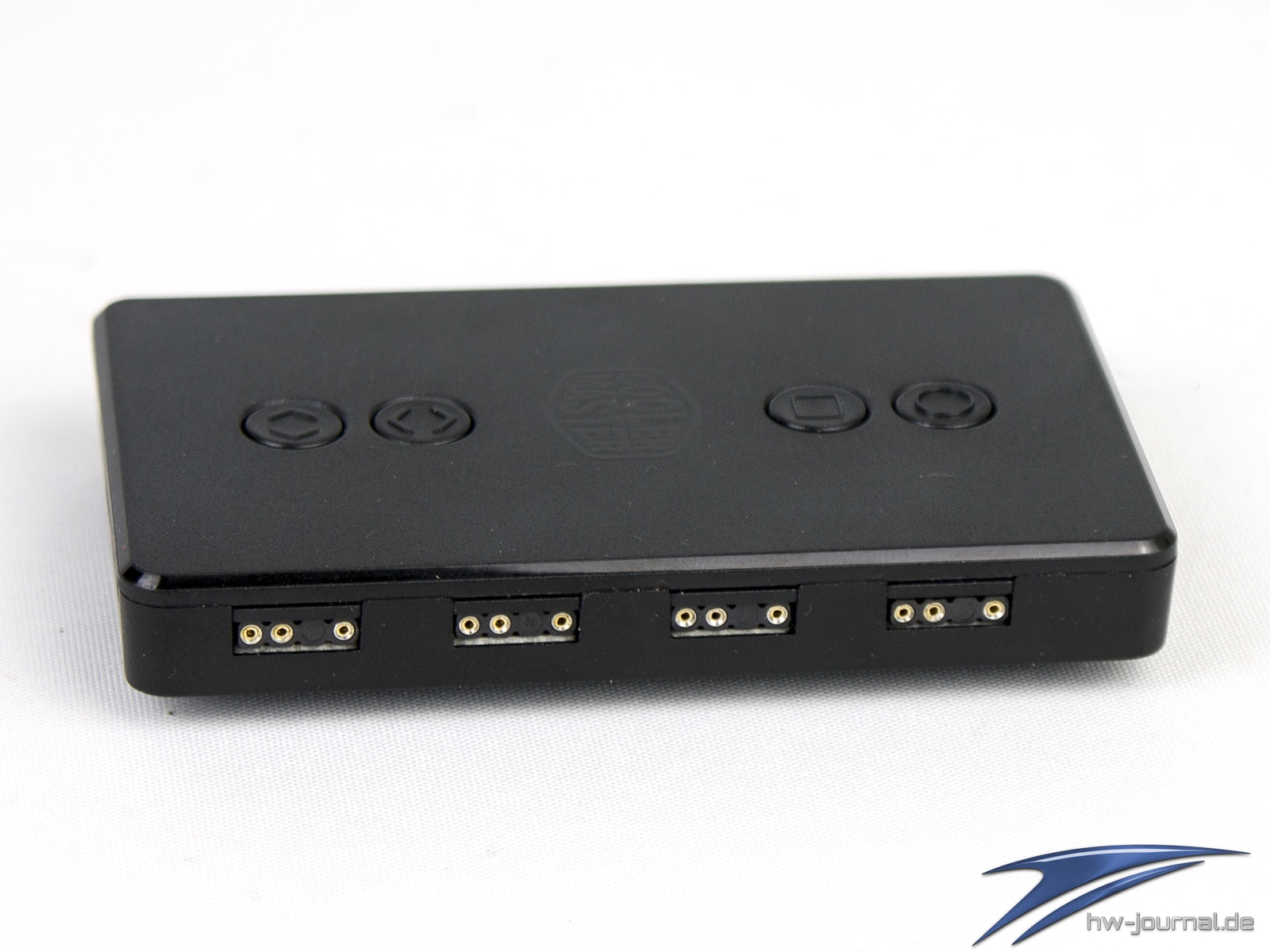

Der neue ARGB Controller ist ringsherum mit Anschlüssen übersäht. Die ARGB und RGB, Micro USB sowie SATA-Kontakte sind genormt, während die weiteren Stecker eher nicht üblich sind. Auf der Front sind vier Tasten sowie versteckte weiße Status-LEDs untergebracht, auf welche wir noch eingehen werden.

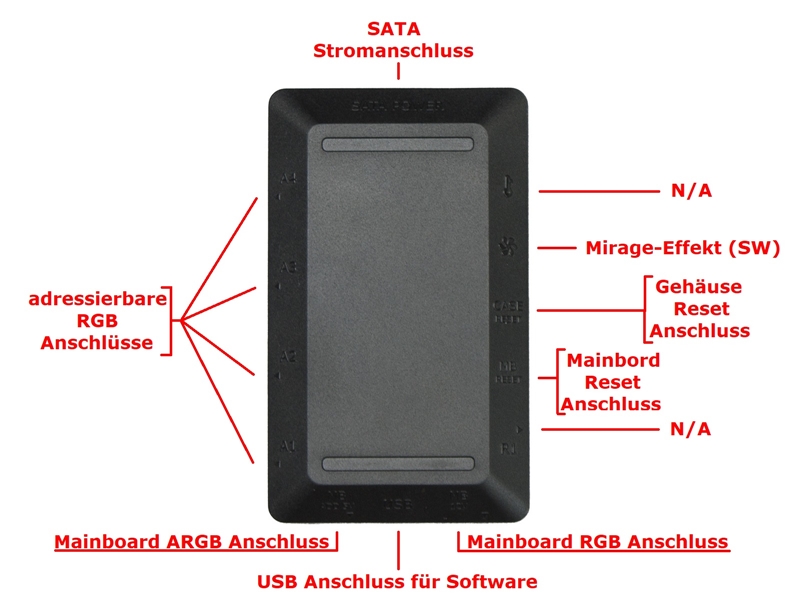

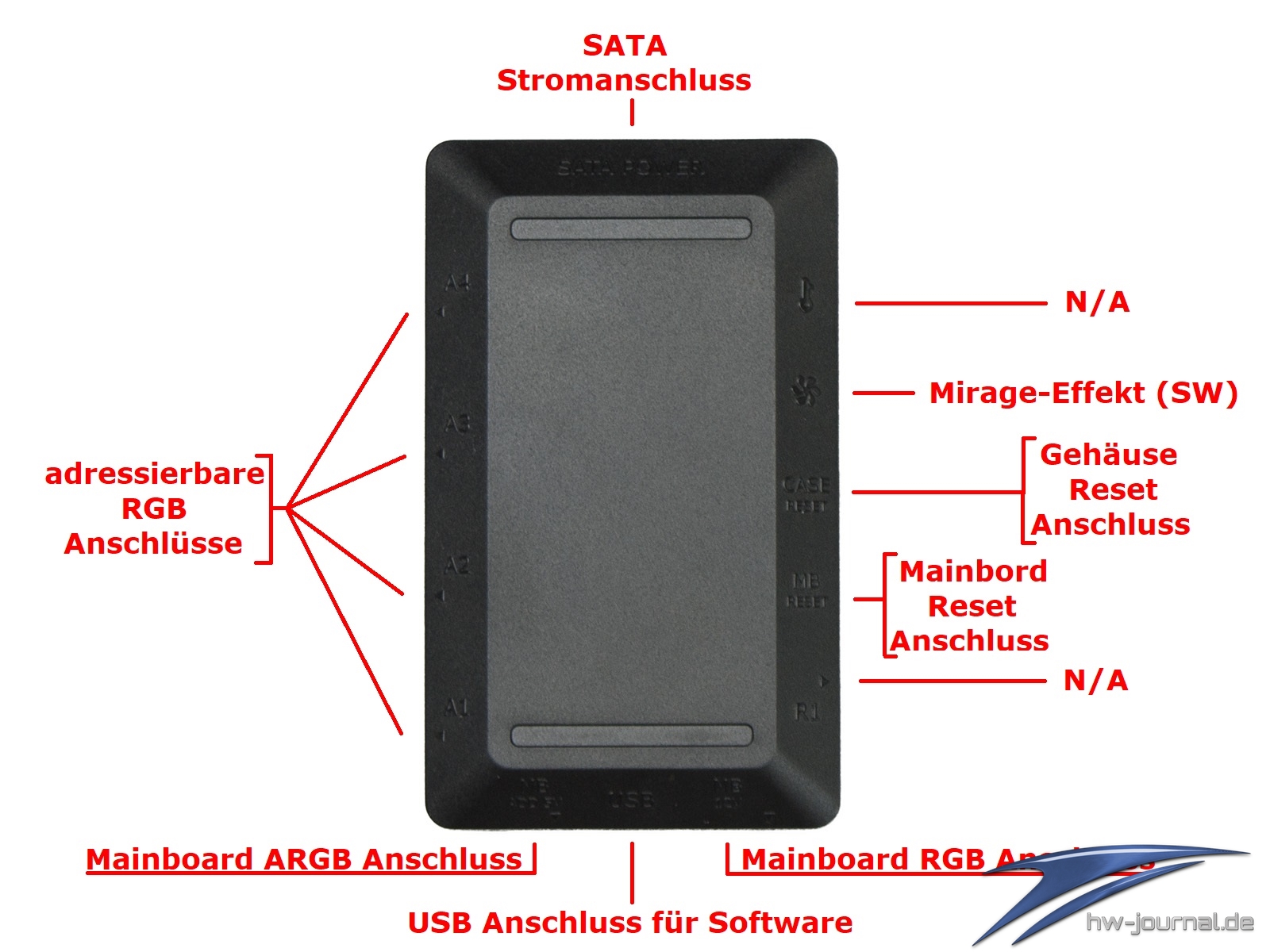

Der ARGB-Controller an sich, vor allem aber die zugehörige Software befinden sich aktuell noch im Beta-Status. Daher sind leider nicht alle Anschlüsse ausführlich dokumentiert und auch noch nicht alle Funktionen komplett bekannt. Wir haben folgende so gut es geht dem Zweck beschriftet und sollten der Erklärung dienlich sein. Zu den beiden Reset-Kontakten ist zu sagen, dass der Hersteller hiermit eine Modi-Umstellung per Gehäuse-Reset-Taster ermöglicht. Man schleift den Controller also sozusagen zwischen das Gehäuse und den Taster. Reset ist dabei weiterhin möglich, man braucht den Schalter dafür nur 5s festzuhalten. In der Anleitung ist der mit einem Thermometer versehene Anschluss nicht erklärt, aber denkbar wäre eine Einbindung eben als solchen. Gleiches gilt für den Anschluss darunter, wobei hier der Mirage-Effekt aufgeführt wird. Wir vermuten, dass sich dahinter eine Kopplung an die Lüfterdrehzahl handelt, denn ein beiliegendes Kabel wäre hierfür vorhanden. Der unterste Anschluss ist ebenfalls nicht dokumentiert, sollte aber für 5050-RGB LEDs zuständig sein, so haben wir es zumindest "herausgefunden".

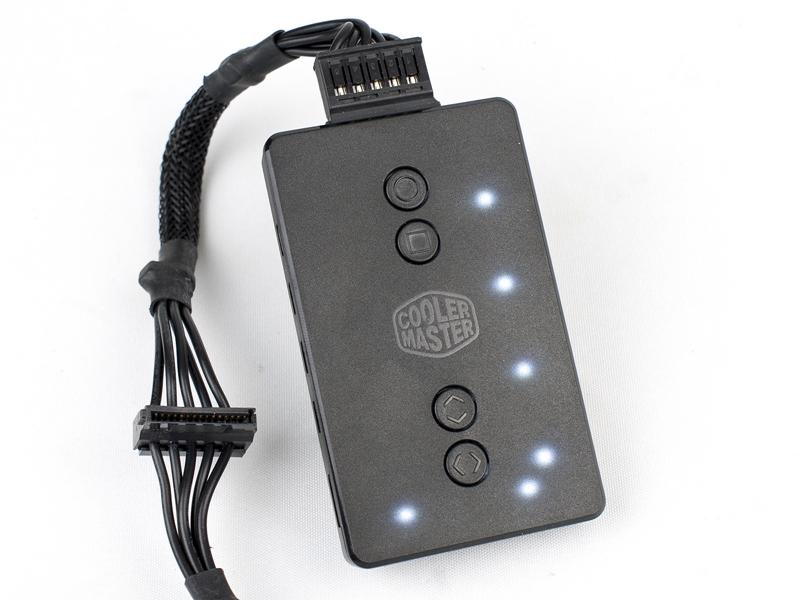

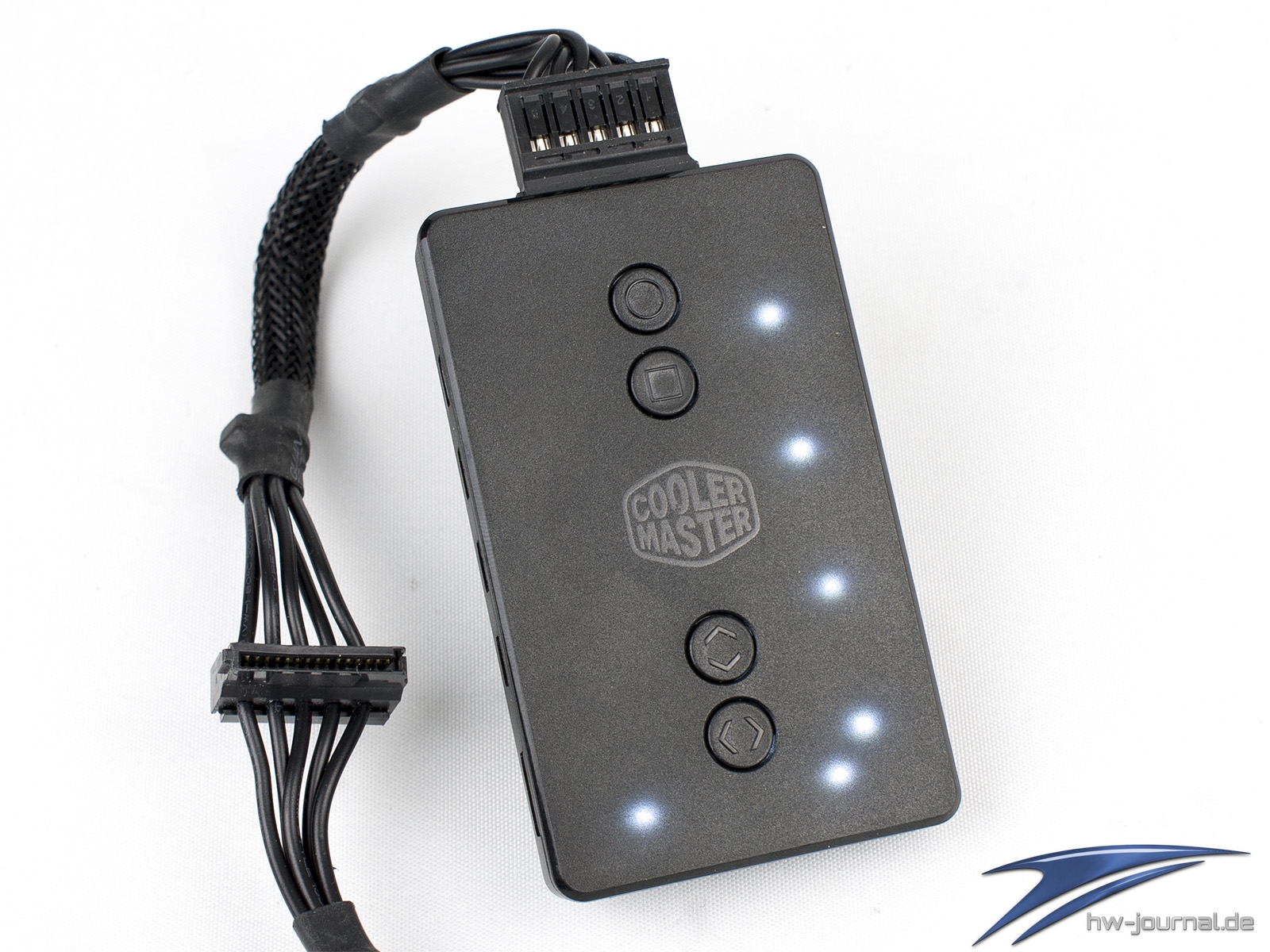

Neben den Tasten, hat man auch wie beim RGB-Controller LEDs verbaut. Hier haben sie aber zumindest eine grundlegende Funktion. Sie zeigen den Status des Controllers an. Die beiden ganz links signalisieren ob der Strom angeschlossen ist und die vier rechts, dass der ARGB Modus aktiviert wurde. Nutzt man den Controller im RGB statt ARGB Modus, leuchtet eine Diode unten links auf und die rechten erlöschen.

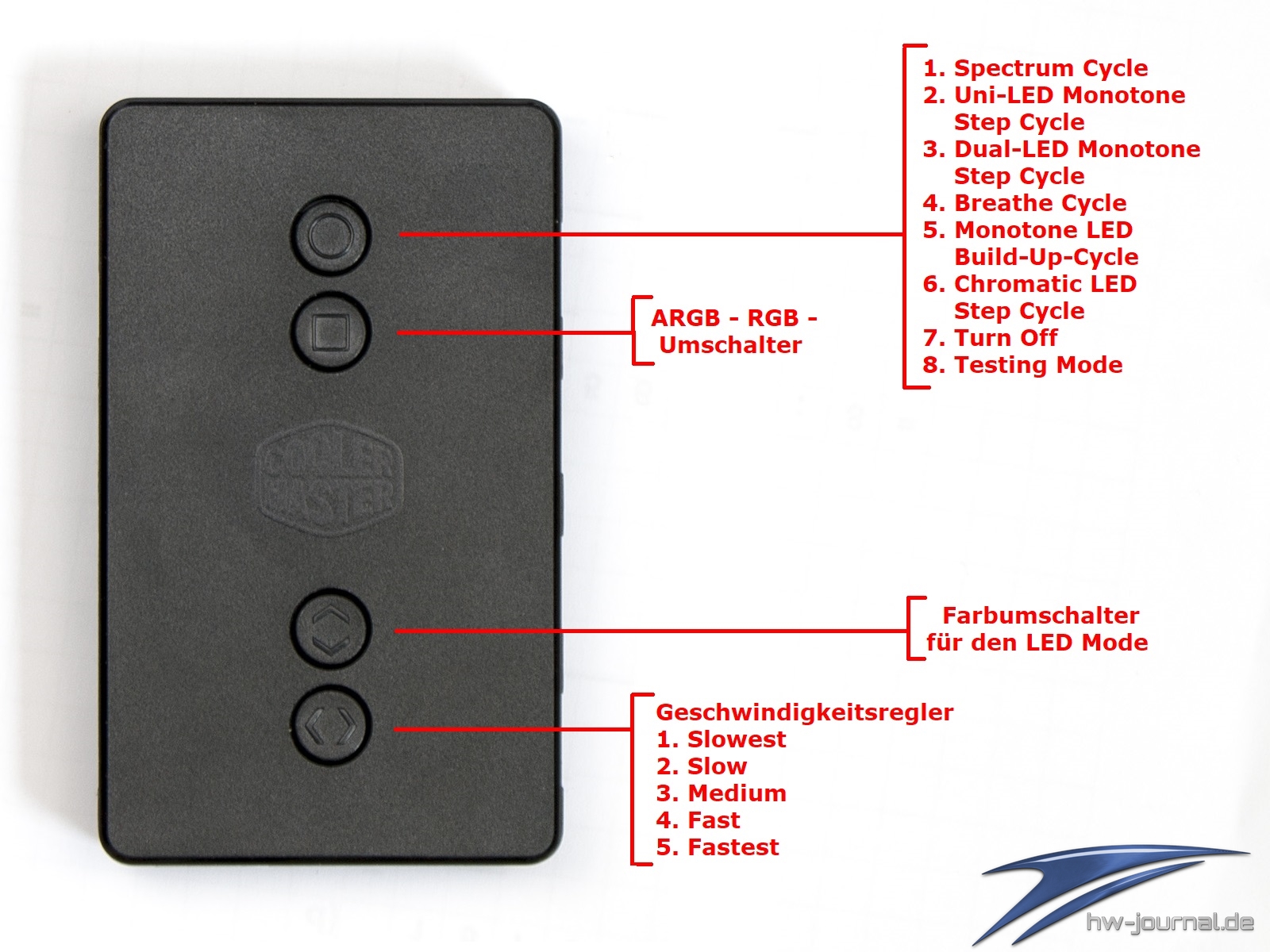

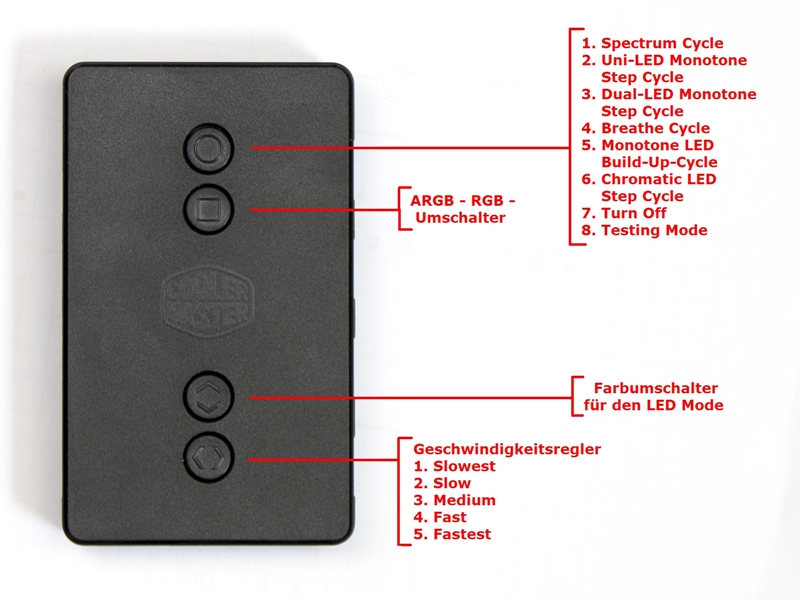

Die Belegung der vier Tasten haben wir in der folgenden Grafik dargestellt.
Die ARGB-Beleuchtung im Einsatz

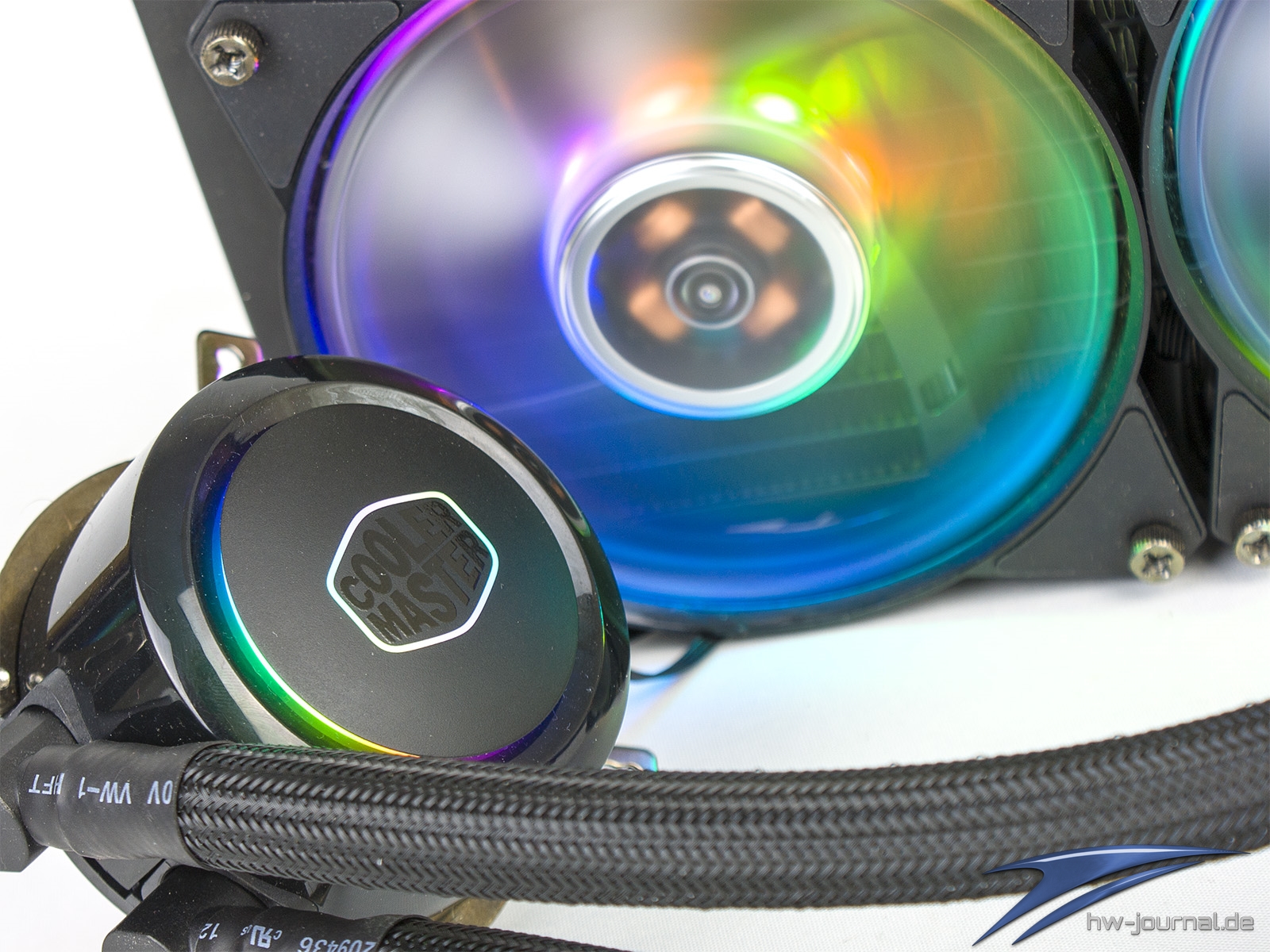

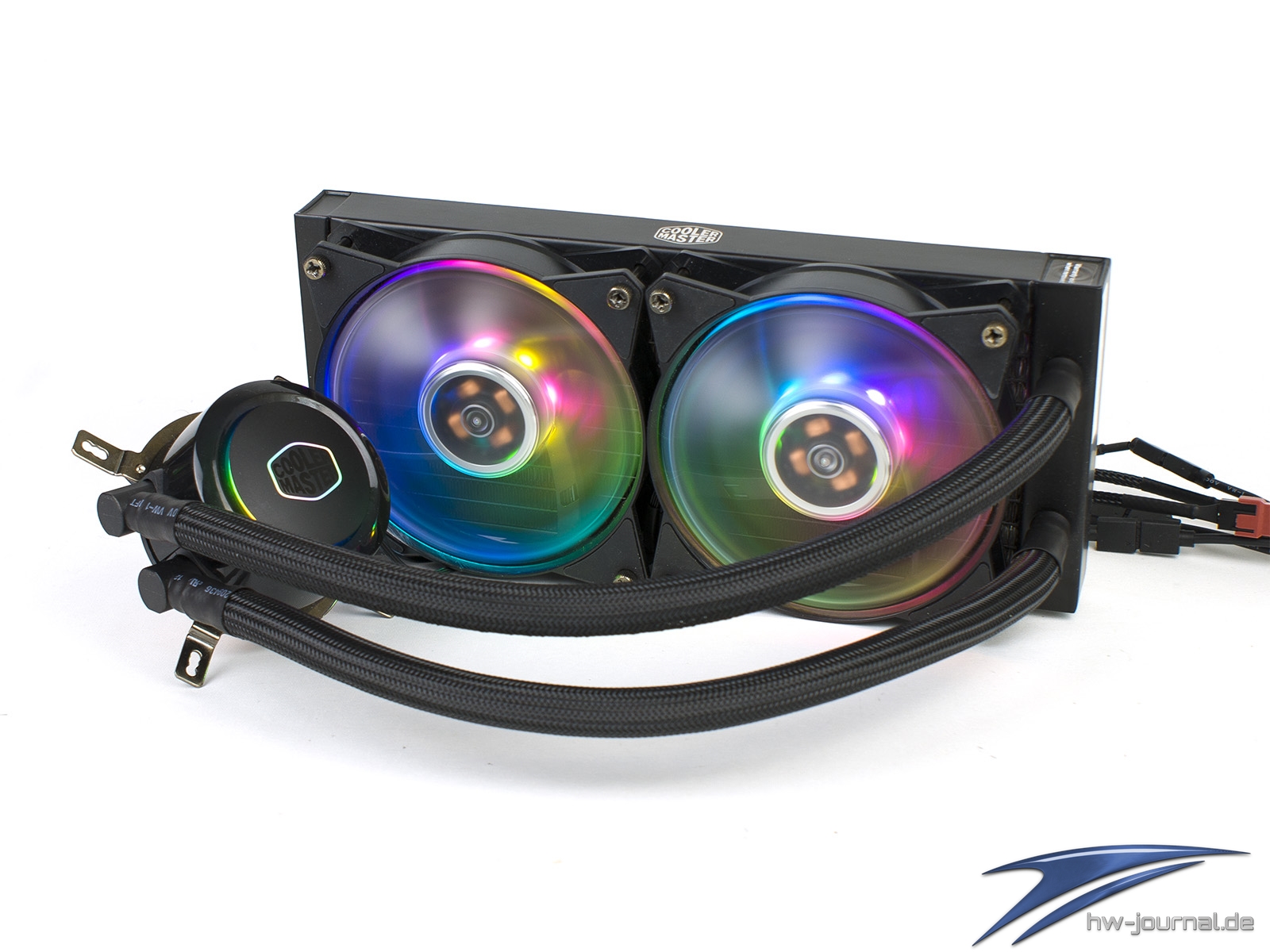

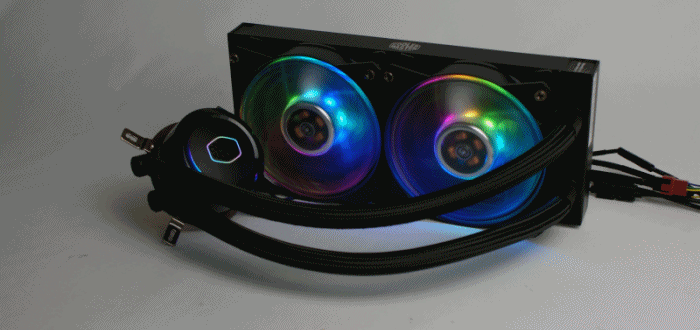

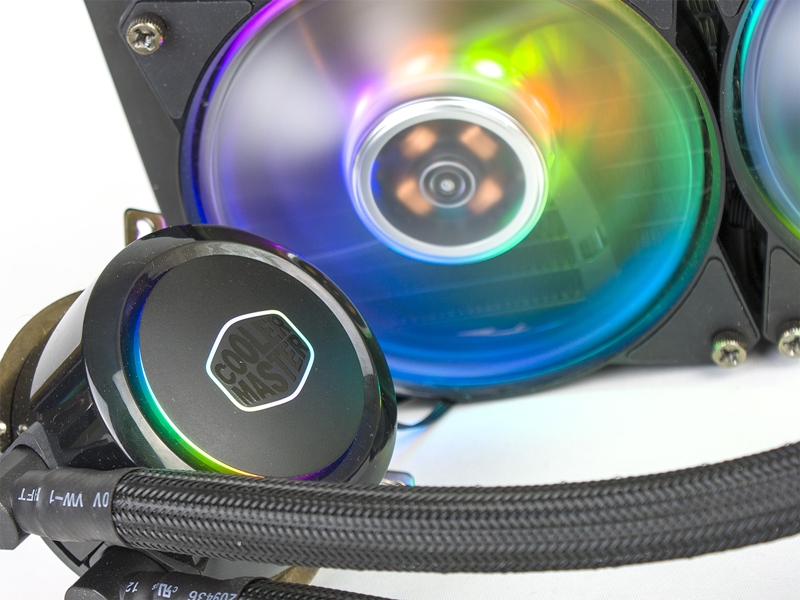

Auf den folgenden Bilder sieht man den Spectrum Effekt, welcher sonst auch als Regenbogen bezeichnet wird. Entgegen dem GIF verlaufen die Farben dabei nicht durcheinander, sondern gleichmäßig in der Runde. Ganz so spektakulär wie auf dem Produktbild ist die Pumpeneinheit zwar nicht ausgeleuchtet, wir finden die Optik dennoch sehr gelungen. Die anderen Effekte ließen sich nicht so einfach einfangen, da sie trotz Drosselung der Geschwindigkeit zu schnell für den Auslöser durchliefen.

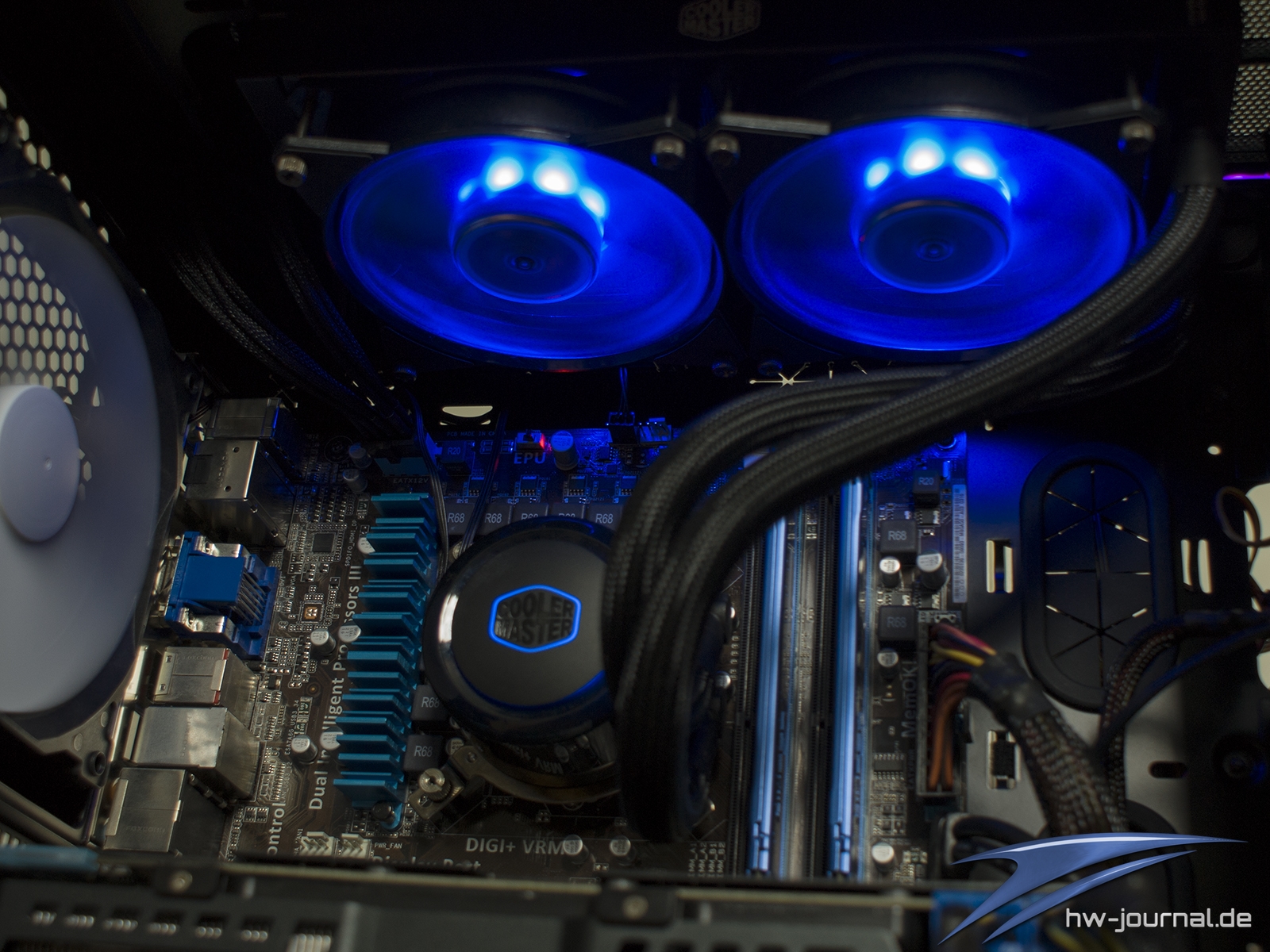

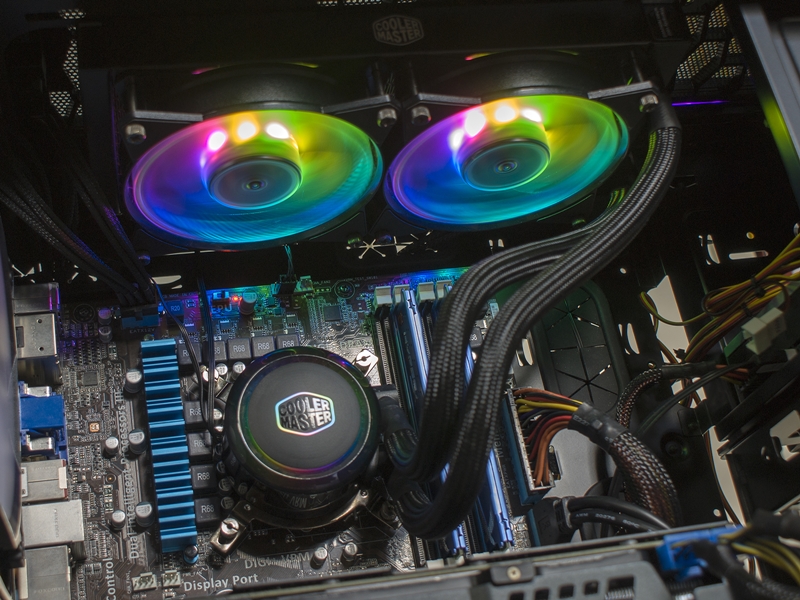

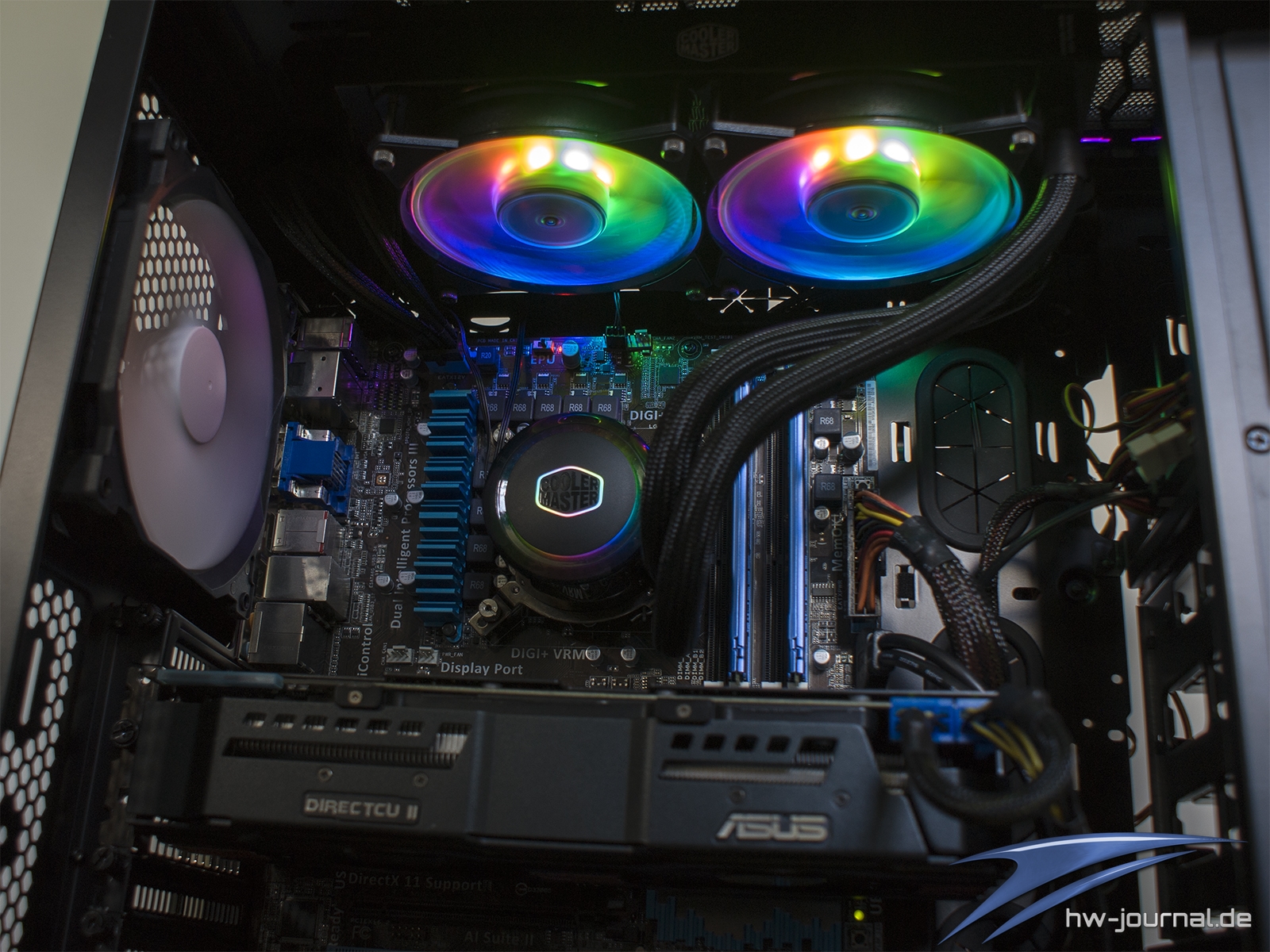

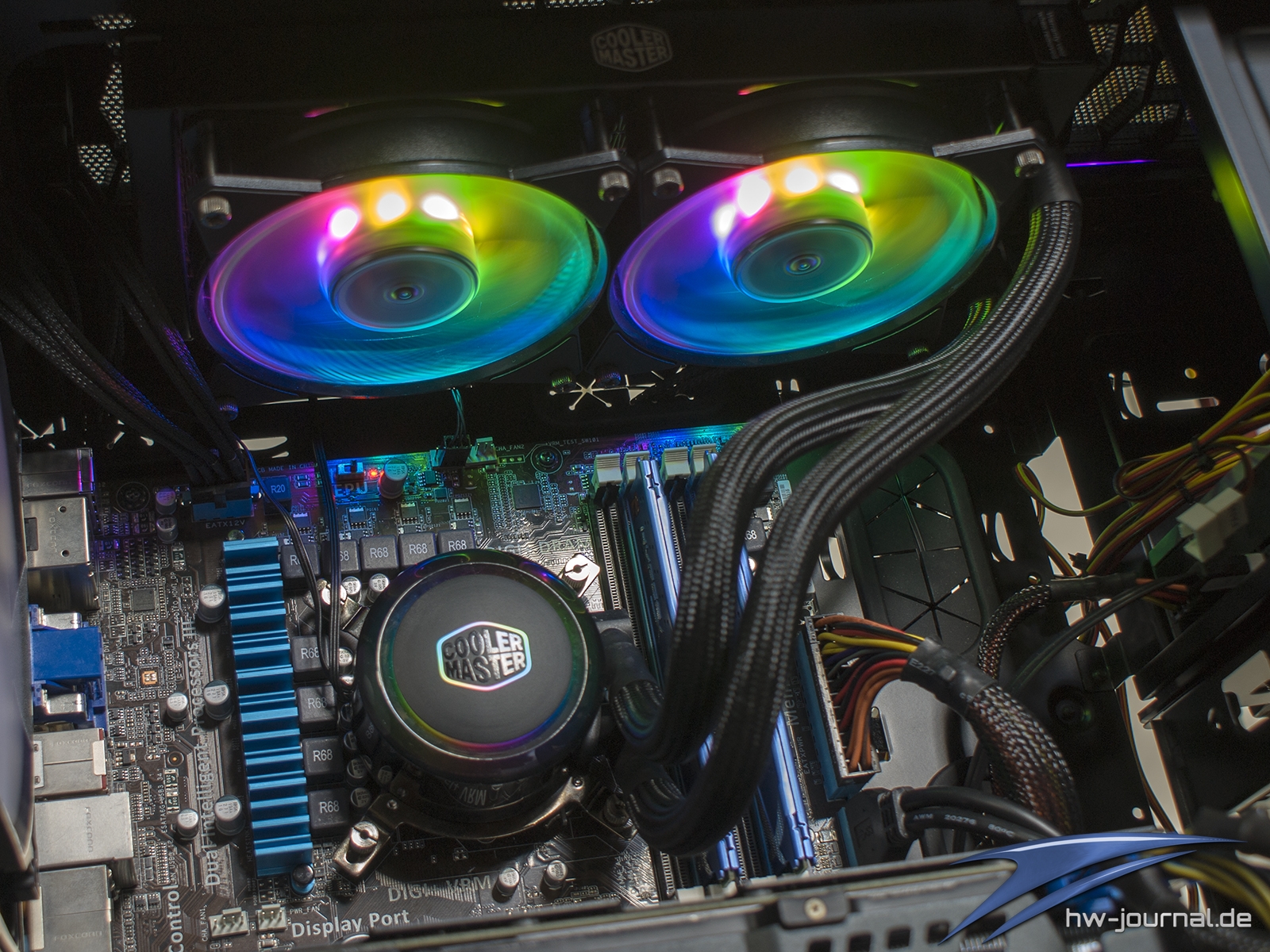

Im Gehäuse verbaut macht die AiO noch einmal mehr her, finden wir zumindest.

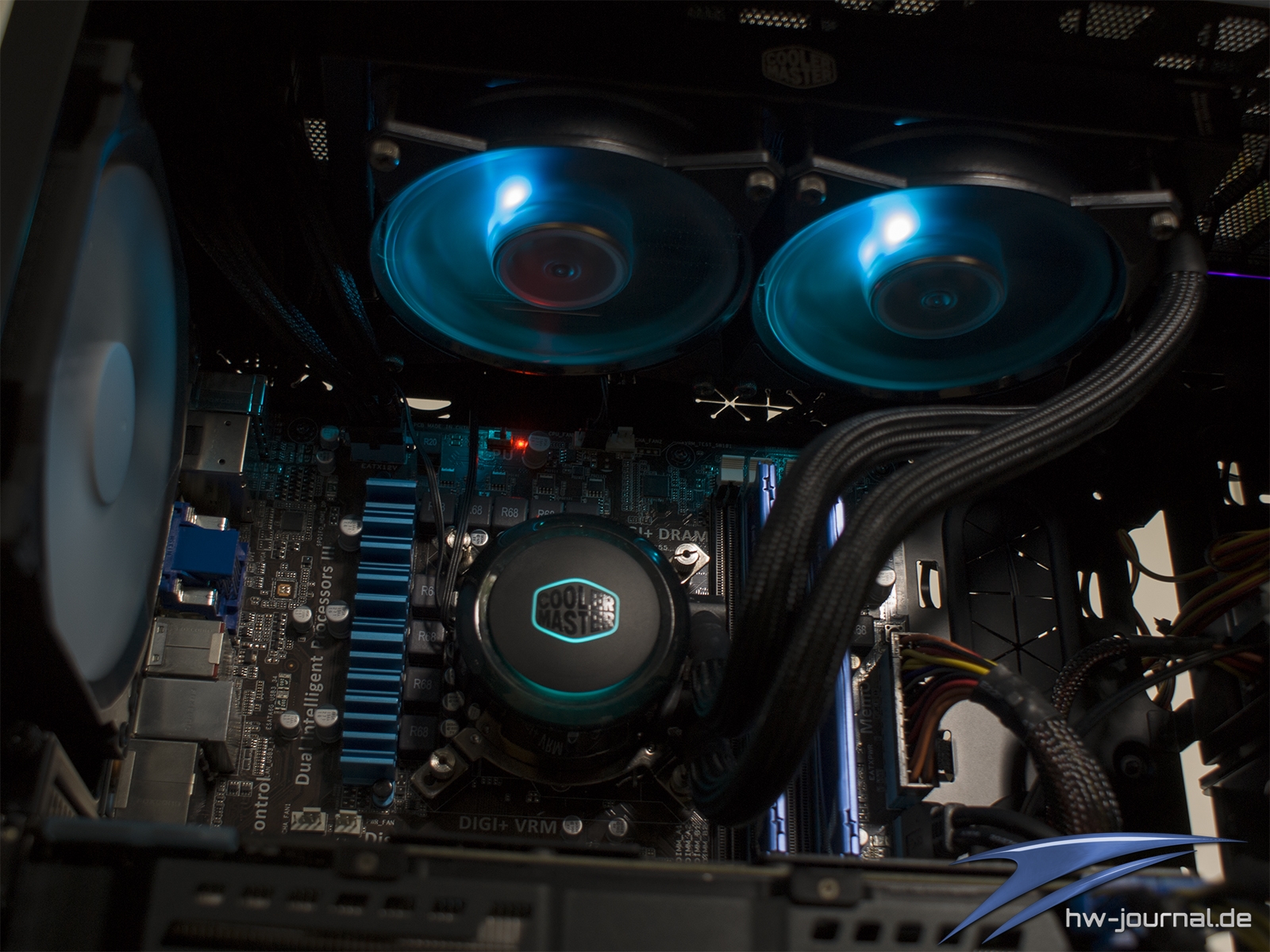

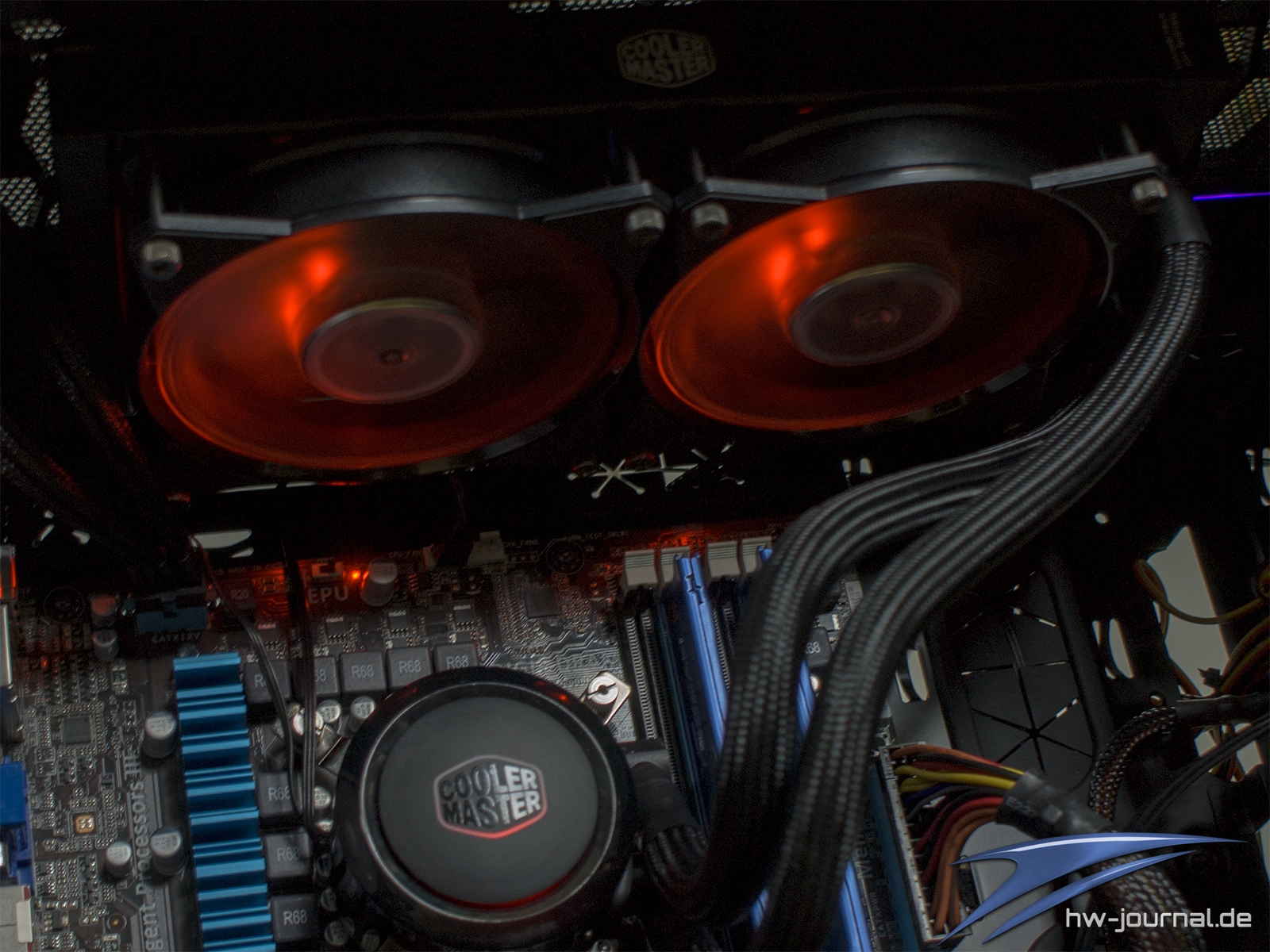

Dabei ist nicht nur der Regenbogen-Effekt nett anzusehen, auch der einfarbige Modi weiß zu gefallen. Hier ist dann nicht, wie bei 5050-LEDs, ein gleichzeitiges Pulsieren oder Blinken möglich, sondern auch ein Effekt (Step Cycle), welchen wir als "Scheibenwischer" bezeichnen würden. Bei Corsair wird dieser in ähnlicher Form als Visier bezeichnet.
