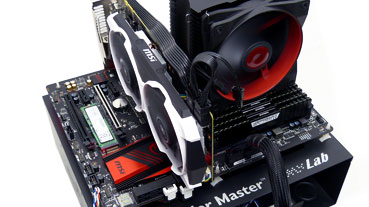

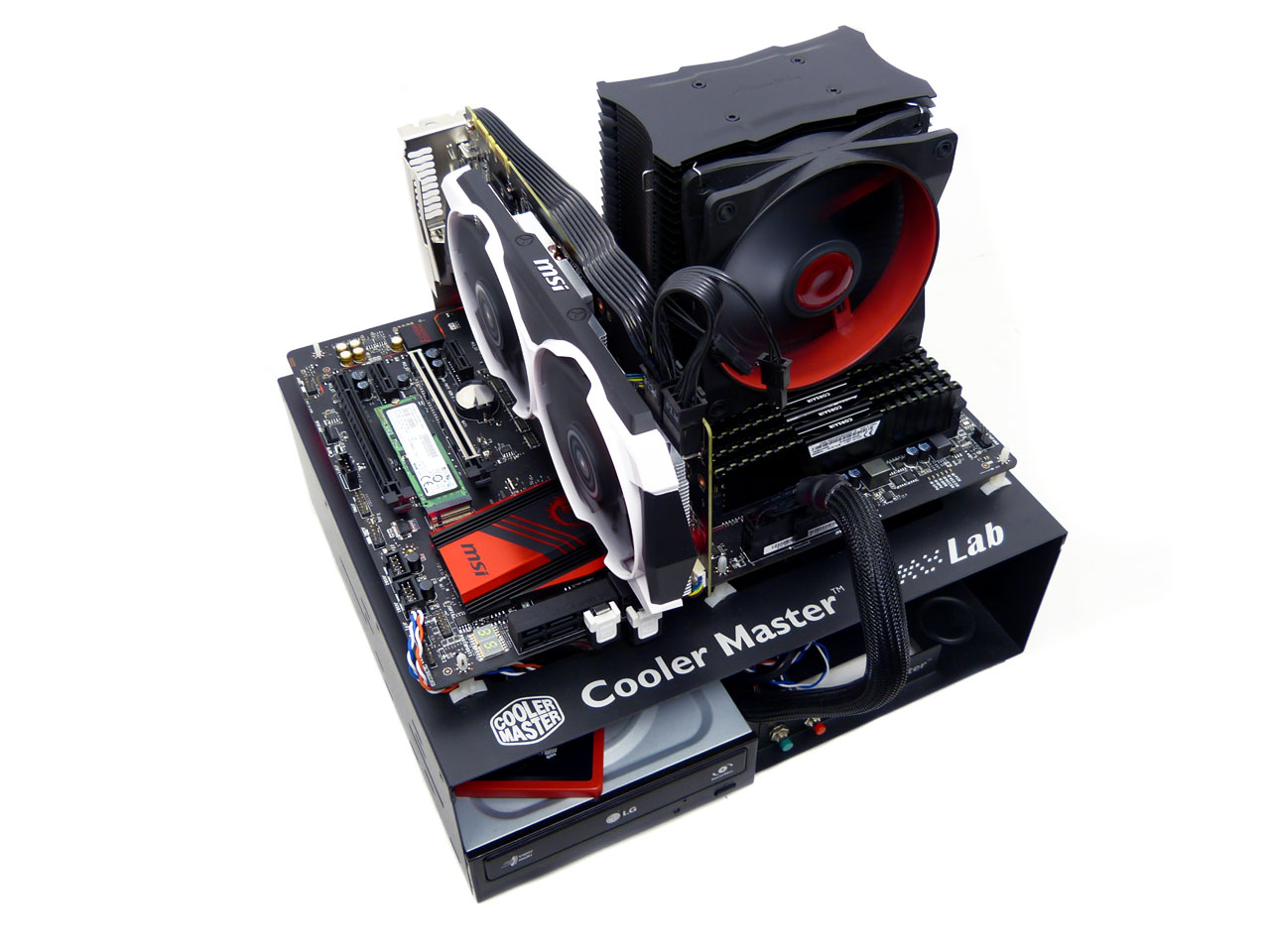

Testsystem im Überblick
Das gesamte Testsystem wird als offener Aufbau realisiert und durch die zu testenden Mainboards immer ergänzt. Bei der Stromversorgung wird auf ein Cooler Master V700 gesetzt. Als CPU kommt das Top-Modell, ein Intel Core i7-6700K als Boxed-Version zum Einsatz. Das im 14nm Strukturgröße gefertigte Stück Silicium verfügt über einen offenen Multiplikator wird mit einer TDP von 94 Watt spezifiziert. Der Standardtakt beträgt 4,0 GHz und wird im Turbo-Modus auf 4,2GHz angehoben.
Erstmals wird die Retail-Version gänzlich ohne CPU-Kühler ausgeliefert. Die Boxed-Version enthält also „nur“ die CPU. Beim Arbeitsspeicher können wir auf ein 16 Kit aus dem Hause Corsair (CMX16GXM4B3200C16) zurückgreifen. Das mit bis zu 3200MHz taktende und zugleich 16GB (4x4) Quad-Channel-Kit ist für die Mehrheit der Tests bestens geeigenet. Für die Maximaltaktung im Overclocking-Bereich kommt dann ein GEiL Super Luce Kit (GLB416GB3400C16AQC - 16GB - 4x4) mit einer Werkstaktung von 3400MHz zum Einsatz, aber auch nur dort. Als primärer Datenträger wird eine Corsair Neutron XT – 480GB verwendet. Die genannte Konstellation wird auch künftig das feste Setup bilden, welches für alle nachfolgenden Z170 aka` Skylake-Testberichte verwendet wird.
Intel (S. 1151) Skylake-Testsystem |
   | |
| Prozessor: | Intel Core i7-6700K (Retail) | |
| Mainboard: | MSI Z170A Gaming M5 | |
| Kühlung: | EKL Alpenföhn Matternhorn - white | |
| RAM: | Corsair Vengeance 4x4GB (CMX16GXM4B3200C16) GEiL Super Luce Kit 4x4GB (GLB416GB3400C16AQC) | |
| Storage: | Corsair Neutron XT - 480 GB | |
| Netzteil: | Cooler Master V700 | |
| Grafikkarte: | MSI GTX 970 4GD5T OC | |
| Betriebssystem: | Windows 7 x64 | |
| Grafiktreiber: | CCC 14.1 |

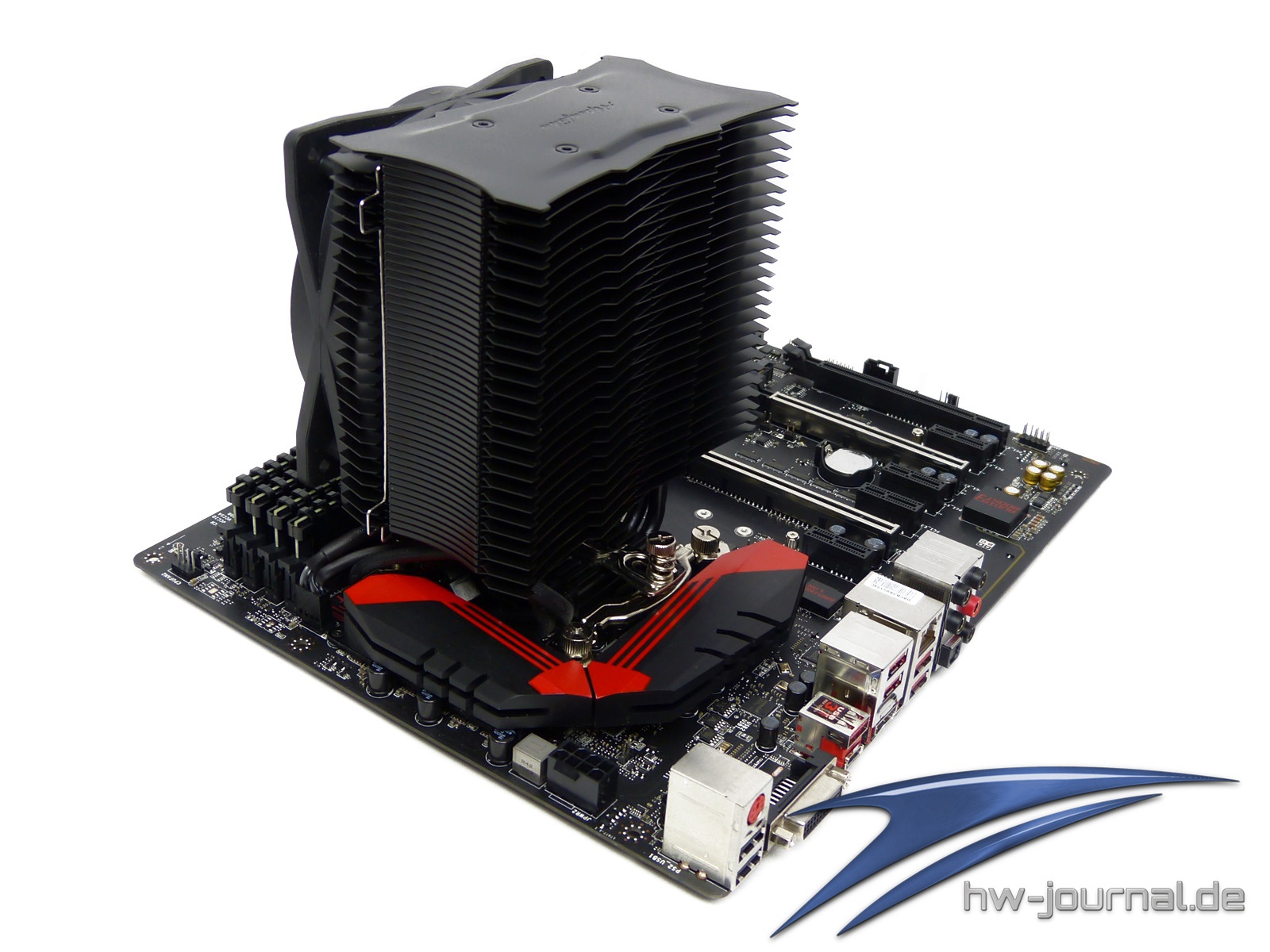

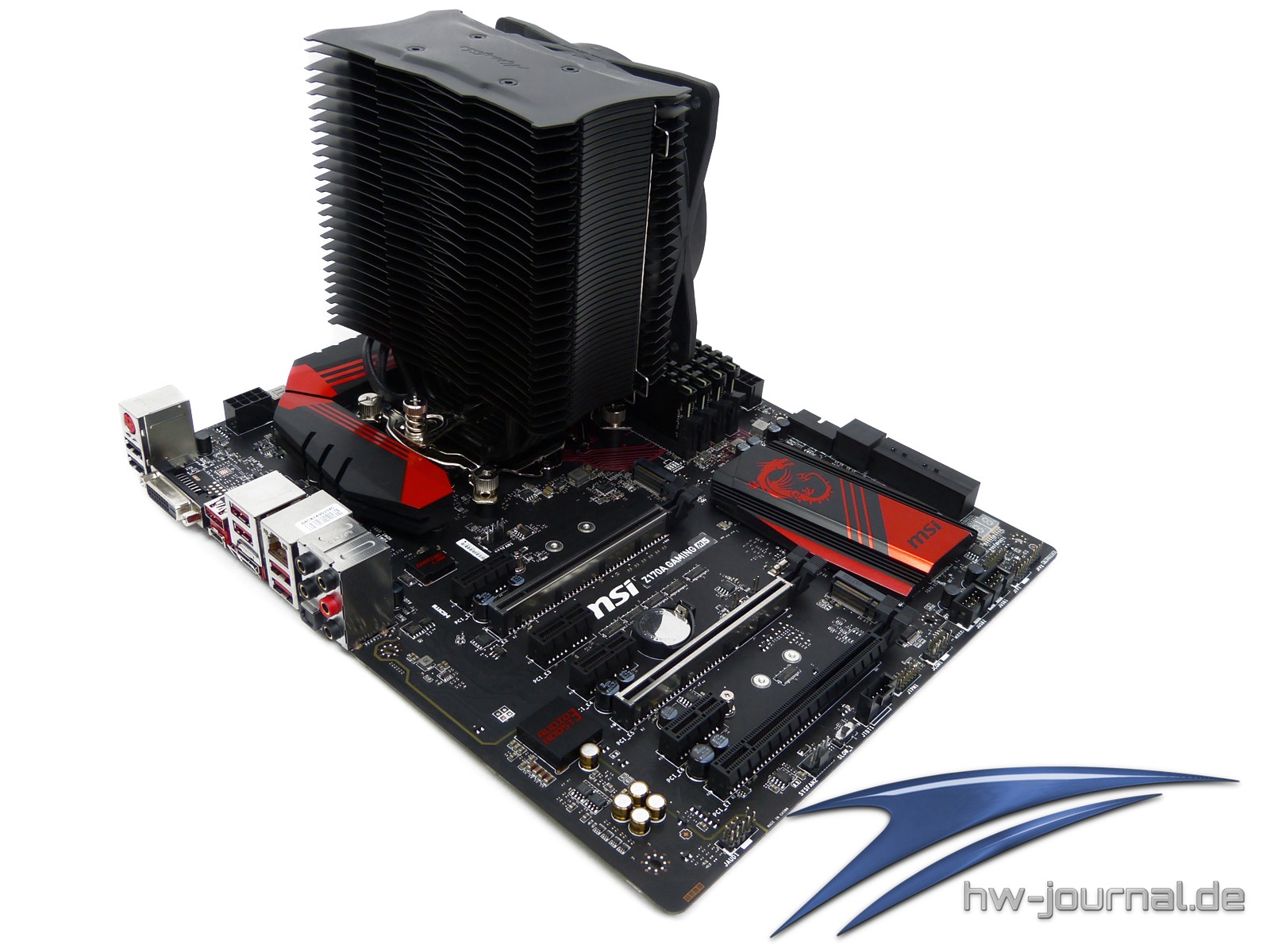

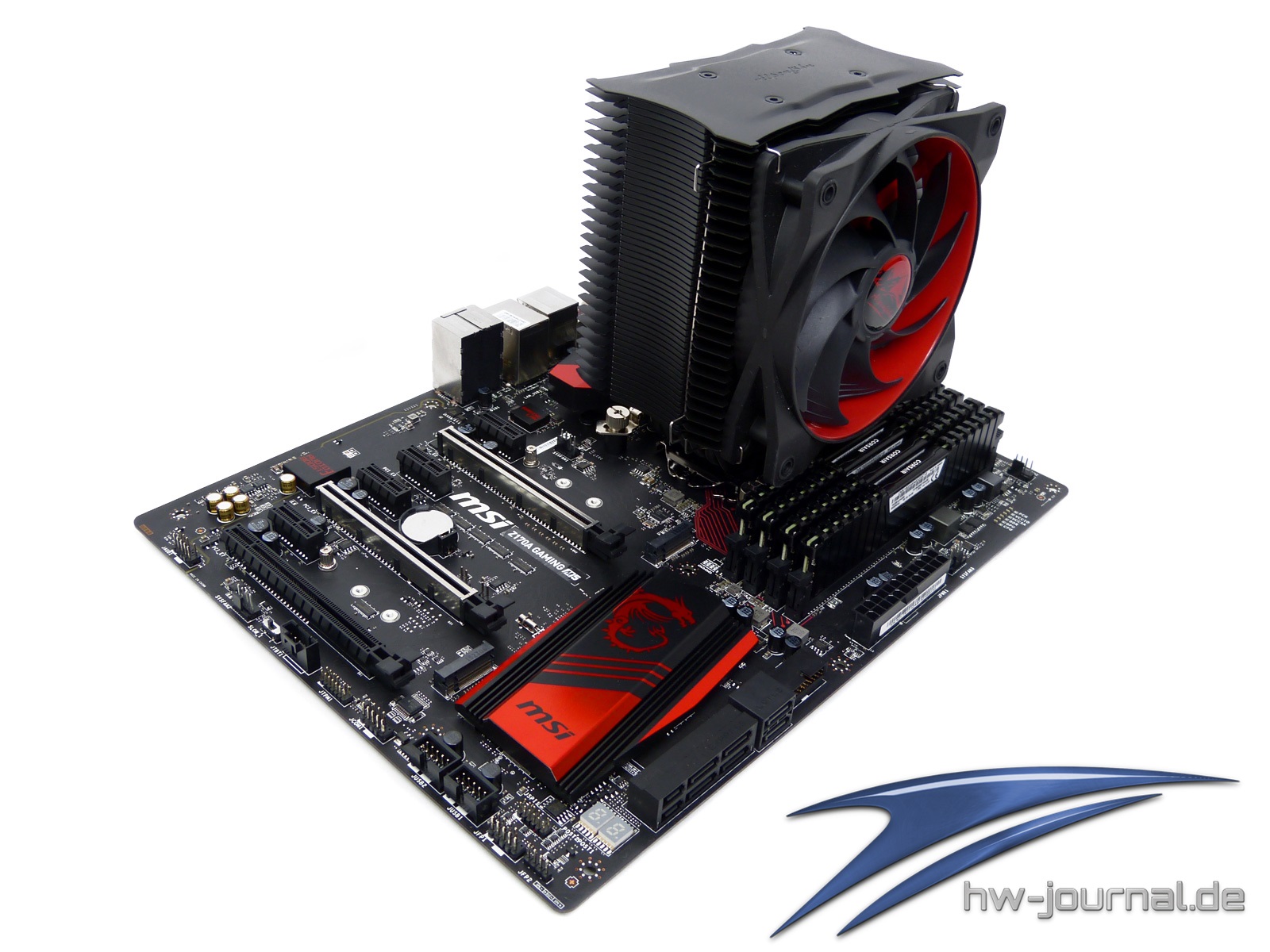

Kühlermontage
Bei der Kühlermontage haben wir uns für ein bewährtes Modell aus dem Hause EKL Alpenföhn entschieden. Der Matterhorn Kühler liegt dieses Mal in der schwarzen Spezial-Edition vor. Leistungseinbußen sind auf Grund der Farbgebung nicht zu erwarten. Die Kühler um den CPU-Sockel herum sind gut platziert und stören keineswegs. Jedoch sollte vor dem Kauf eines entsprechenden Kühlers auf jeden Fall immer ein Blick in die jeweilige Kompatibilitätsliste geworfen werden.

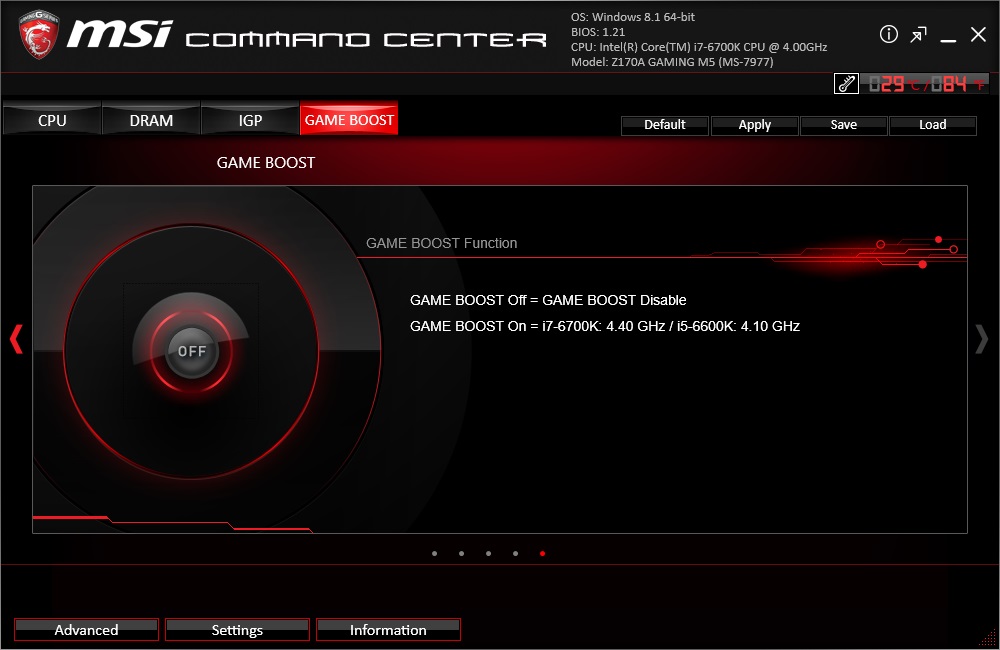

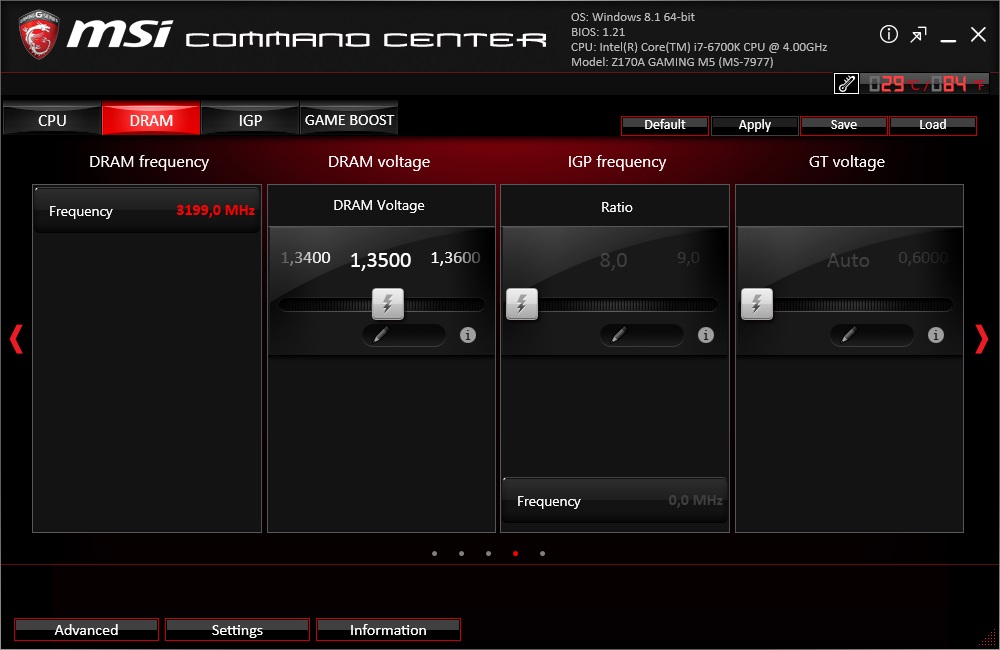

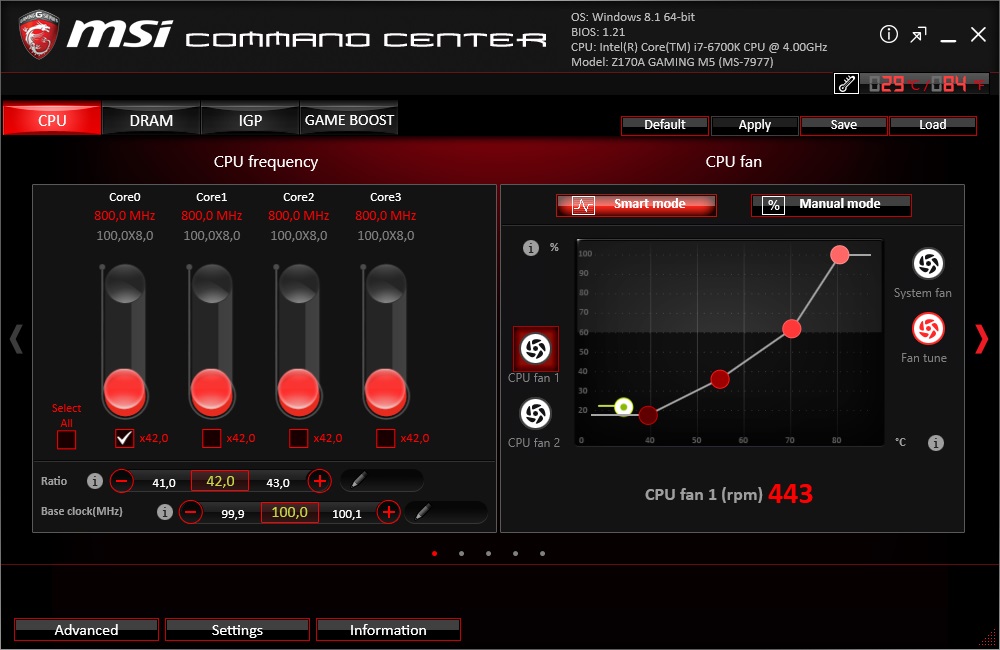

Lüftersteuerung / Softwarepaket
Die im MSI Command Center integrierte Lüftersteuerung ist leicht zugänglich und einfach zu handhaben. Mal auf die reine Funktionalität beschränkt, kann die Software von MSI als wesentlich einfacher bezeichnet werden. ASUS zum Beispiel verliert sich an dieser Stelle gern mal im Detail (FanXPERT) und der Anwender dadurch die Übersicht.
