Testsystem vorgestellt
Unsere Gehäusetests werden nach einem standardisierten Prinzip durchgeführt. Wie wir testen kann wie gewohnt in unserem Gehäuse-Testsystem nachgelesen werden. Auf diese Art und Weise ist eine Vergleichsmöglichkeit aller Testberichte im Bereich von Gehäusen gegeben.
Intel Z97 ATX-Gehäuse Setup |
   | |
| Prozessor: | Intel Core i7-4770K - Turbo off | |
| Mainboard: | MSI Z97 Gaming 6 | |
| Storage: | OCZ Vector 180 - 240GB | |
| Kühlung: | be quiet Dark Rock Pro 3 | |
| RAM: | 2x2GB Exceleram DDR3 (ERB300A) | |
| Netzteil: | be quiet! Dark Power Pro 11 - 850W | |
| Grafikkarte: | 2x MSI GTX 970 4G (SLI) | |
| Betriebssystem: | Windows 8 x64 | |
| Grafiktreiber: | 359.06 WHQL | |
Overall-Rating
Das Overall-Rating ist eine Zusammenfassung aller Temperaturen und Messwerte. In der Summe ergibt sich daraus ein Leistungsindikator hinsichtlich der Kühlleistung eines jeden Gehäuses. Wir sind aktuell bemüht die Vergleichsbasis aufzufüllen, so dass alle ermittelten Werte auch in Relation zueinander stehen.
Lautstärkemessung
Gemessen wird mit einem Schallpegelmessgertät "PCE 318". Dieses sitzt festgeschraubt auf einem Stativ und erfasst die Lautstärke 50cm entfernt von der Gehäusefront. Der von uns genutzte Messraum liegt unter 30 Dezibel Grundlautstärke und ist subjektiv beurteilt, mit absoluter Stille zu bezeichnen. Um eine Ausgangsbasis zu haben, wurden zu Beginn die Werte des offenen Aufbaus gemessen, also auf einem Benchtable. Diese folgen später mit in den ersten Berichten und bleiben dauerhaft in der Übersicht bestehen.
Temperaturmessung
Um unser Testsystem auf Temperatur zu bringen, kommen die Tools AIDA64 (5.50), Furemark (1.17.0) und Prime95 (v28.5) zum Einsatz. Prime95 läuft im "Maximum-Heat-Test", jedoch aber nur mit vier Threads, da sonst die Haswell-CPU einen thermischen Reißaus erleben würde. Des Weiteren ist der Turbo-Modus im UEFI-BIOS deaktiviert worden. Furmark 1.17.0 wird im Custom-Modus (1280x720 - non Fullscreen) betrieben. Die beiden zuletzt genannten synthetischen Last-Tools laufen parallel 30 Minuten lang.

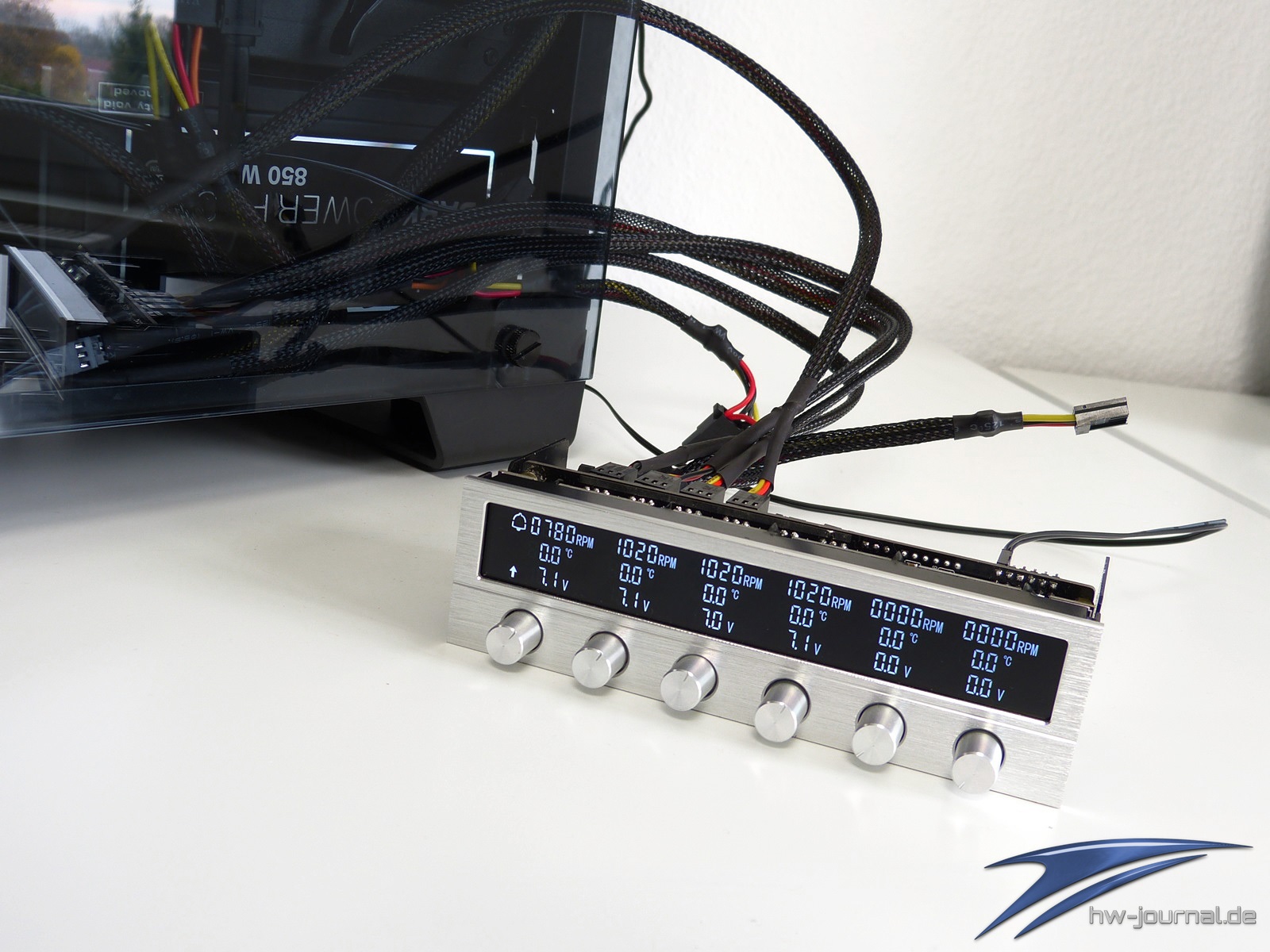

Im Vergleich zu vielen anderen Gehäusen, bei denen wir die Lüftersteuerung meist direkt verbauen oder im unteren Kammersystem verstauen können, wurden beim Corsair Crystal 570X RGB die Anschluss- bzw. Stromkabel nach Außen verlegt. An der Funktionalität, Thermik und den Messergebnissen nimmt dies aber keinen Einfluss, da die Schlitze werksbedingt bereits vorhanden sind.
Nach Abschluss der Messverfahren werden die Werte mittels AIDA 64 notiert. Aus den in den Testläufen ermittelten Daten wird dann die Temperatur der CPU, in Abhängigkeit zur Umgebungstemperatur, die zuvor mit Hilfe eines separaten Thermometers gemessen wurde, ermittelt und dokumentiert. Um realistische Werte "wie man es gewohnt ist" zu bekommen, haben wir in unseren Tabellen jeweils 22 Grad Celsius Umgebungstemperatur hinzugerechnet. Als Maßeinheit wird dann logischer Weise auf Grad Celsius gesetzt. Natürlich ist das angewandte Verfahren nicht vor Messtoleranzen gefeit, was also Schwankungen im Bereich von 0,5 Grad Celsius bei den gemessenen Temperaturen möglich macht.
Kurze Auswertung
Wie zu erwarten war oder sich schon während des Artikels es sich herauskristallisierte, konnte auf Grund der Lüfter und auch der Glasseitenteile, die im Übrigen keinerlei dämmende Funktion einnehmen, keine besonders guten Lautstärkewerte erwartet werden. Halten wir kurz und knapp fest; unter 12V sind die Lüfter störend laut. Regelt man diese auf 7V herunter (~1020 U/min), landen diese im verträglichen Rahmen. Dafür macht sich das aber auch wieder bei den Temperaturen bemerkbar, wie wir auf der nächsten Seite sehen.
